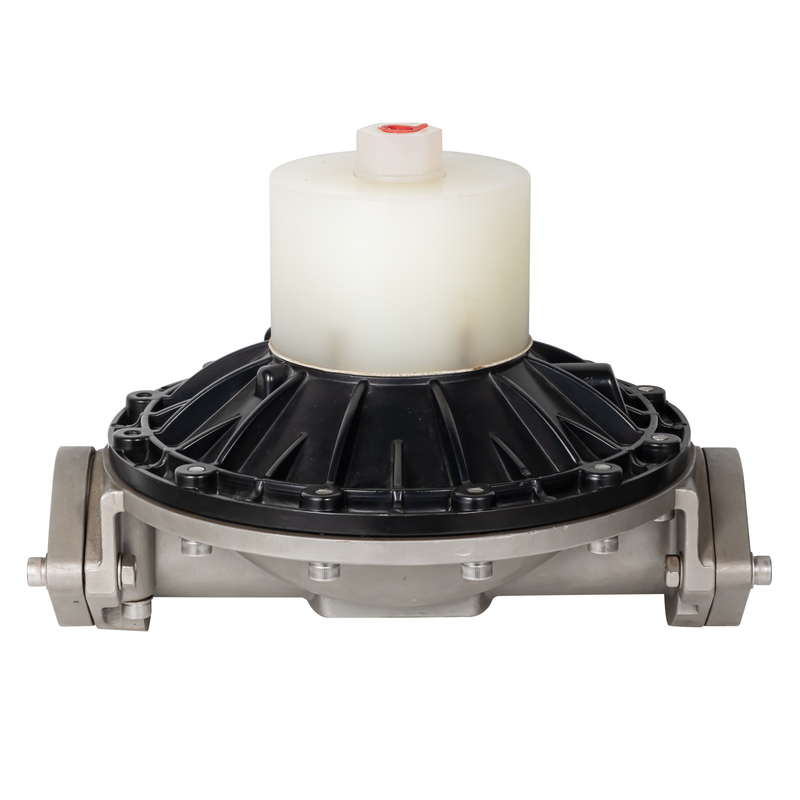

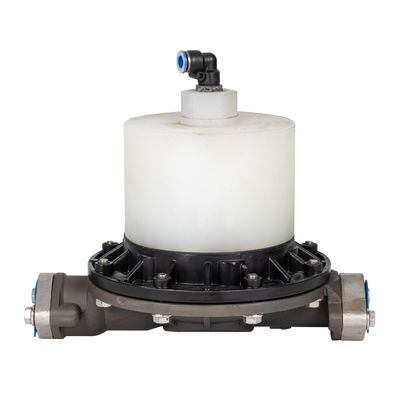

ডায়াফ্রাম পাম্পের জন্য বাফার

অজানা নায়ক: ডায়াফ্রাগম পাম্প সিস্টেমে বাফার ট্যাঙ্কের সমালোচনামূলক ভূমিকা

শিল্প তরল হ্যান্ডলিংয়ের জগতে, ডায়াফ্রাগম পাম্পগুলি তাদের দৃঢ়তা, বহুমুখিতা এবং ভিস্কোস স্ল্যাড থেকে ক্ষয়কারী রাসায়নিকের বিস্তৃত তরল পরিচালনা করার দক্ষতার জন্য বিখ্যাত।কিন্তু, এমনকি সবচেয়ে নির্ভরযোগ্য ওয়ার্কহর্স একটি সমর্থন উপাদান থেকে উপকৃত হতে পারে যা তার কর্মক্ষমতা এবং দীর্ঘায়ু উন্নত করে। এই উপাদানটি বাফার ট্যাংক (বা পালসেশন ড্যাম্পার),একটি প্রায়ই উপেক্ষা করা কিন্তু অত্যন্ত গুরুত্বপূর্ণ আনুষাঙ্গিক.

এই নিবন্ধটি একটি ডায়াফ্রাগম পাম্প সিস্টেমে একটি বাফার ট্যাংক ইনস্টল করার কার্যকারিতা, উপকারিতা এবং মূল বিবেচনার বিষয়ে আলোচনা করে।

মূল চ্যালেঞ্জ বোঝা: নাড়ি

সেন্ট্রিফুগাল পাম্পের বিপরীতে, যা একটি মসৃণ, অবিচ্ছিন্ন প্রবাহ সরবরাহ করে, ডায়াফ্রাগম পাম্পগুলি একটি পারস্পরিক নীতিতে কাজ করে।ডায়াফ্রাগমের পিছনে এবং এগিয়ে গতি তরল পৃথক ভলিউম তৈরি করে যা স্রাব লাইন মাধ্যমে ধাক্কা হয়এর ফলে একটি পালসড বা পাল্সিং প্রবাহ হয়।

যদিও এই স্পন্দন পাম্পের নকশার অন্তর্নিহিত, এটি পাইপিং সিস্টেমে বেশ কয়েকটি উল্লেখযোগ্য সমস্যা সৃষ্টি করতে পারেঃ

1. ওয়াটার হ্যামারঃ তরল স্তম্ভের দ্রুত ত্বরণ এবং হ্রাস ধ্বংসাত্মক চাপ স্পাইক তৈরি করতে পারে, যা ওয়াটার হ্যামার নামে পরিচিত। এটি পাইপ, ফিটিং, ভালভ এবং যন্ত্রপাতিকে চাপ দিতে পারে,ক্লান্তি ব্যর্থতা এবং ফুটো হতে পারে.

2. কম্পন: কম্পন পুরো সিস্টেম জুড়ে কম্পন প্রেরণ করে। এটি সংযোগগুলি শিথিল করতে পারে, সমর্থনগুলিতে অত্যধিক পরিধান করতে পারে এবং শব্দ তৈরি করতে পারে।

3. ভুল প্রবাহ মিটারিংঃ অনেক প্রবাহ মিটার, যেমন টারবাইন বা চৌম্বকীয় প্রবাহ মিটার, ধ্রুবক প্রবাহের জন্য ক্যালিব্রেট করা হয়। স্পন্দন তাদের ভুলভাবে পড়তে পারে,যা প্রক্রিয়া নিয়ন্ত্রণের ত্রুটি এবং ডোজিং ভুলের দিকে পরিচালিত করে.

4. কম পাম্প দক্ষতাঃ পাম্পকে তার নিজের তৈরি চাপ তরঙ্গের বিরুদ্ধে কাজ করতে হয়, যা প্রয়োজনের চেয়ে বেশি শক্তি খরচ করে।

সমাধান: কিভাবে একটি বাফার ট্যাংক কাজ করে

একটি বাফার ট্যাংক হল ডায়াফ্রাগম পাম্পের স্রাবের দিকে ইনস্টল করা একটি পাত্রে, যা এই স্পন্দনগুলি প্রশমিত করার জন্য ডিজাইন করা হয়েছে। এটি একটি সহজ কিন্তু কার্যকর নীতির উপর ভিত্তি করে কাজ করেঃশক্তি শোষণের জন্য একটি কম্প্রেসযোগ্য গ্যাস কুশন ব্যবহার করে.

একটি সাধারণ মূত্রাশয় টাইপ বাফার ট্যাংক দুটি প্রধান উপাদান রয়েছেঃ

• একটি নমনীয় ব্লেজ বা ডায়াফ্রাগমঃ এটি পাম্প করা তরলকে একটি গ্যাস চেম্বার থেকে পৃথক করে।

• একটি গ্যাস চার্জ (সাধারণত নাইট্রোজেন বা বায়ু): গ্যাস দিকটি একটি নির্দিষ্ট চাপে প্রাক-চার্জ করা হয়, সাধারণত সিস্টেমের গড় অপারেটিং চাপের 60-80% এ সেট করা হয়।

এখানে অপারেশন চলাকালীন প্রক্রিয়াঃ

1. পাম্পের ডিসচার্জ স্ট্রোকের সময়: পাম্প উচ্চ চাপে ডিসচার্জ লাইনে তরল একটি স্লাগ ধাক্কা।এটি বাফার ট্যাঙ্কে গ্যাস সংকুচিত করে. মূত্রাশয় প্রসারিত হয়, চাপের চাপের শিখর শোষণ করে এবং তার শক্তি সঞ্চয় করে।

2. ডিসচার্জ স্ট্রোকের মধ্যেঃ পাম্পটি তার শোষণ স্ট্রোকের চক্র হিসাবে, লাইনের চাপ মুহূর্তের জন্য কমে যায়। বাফার ট্যাঙ্কের সংকুচিত গ্যাস এখন প্রসারিত হয়,সংরক্ষিত তরল ফিরে লাইন মধ্যে ঠেলাঠেলি.

শক্তি শোষণ এবং মুক্তির এই অবিচ্ছিন্ন চক্র কার্যকরভাবে তীক্ষ্ণ চাপ শিখর এবং তলদেশকে অনেক বেশি ল্যামিনার এবং ধ্রুবক প্রবাহের মধ্যে "সমতল" করে।

একটি বাফার ট্যাংক স্থাপনের মূল উপকারিতা

একটি বাফার ট্যাঙ্কের সংহতকরণ পুরো সিস্টেমে বাস্তব উন্নতি এনেছেঃ

• সরঞ্জামগুলির জীবনকাল বাড়ানোঃ ক্ষতিকারক চাপের স্পাইকগুলি দূর করে এবং কম্পন হ্রাস করে, পাম্পের নিজস্ব পরিষেবা জীবন, পাশাপাশি ভালভ, গেজ এবং ডাউনস্ট্রিম সরঞ্জামগুলি,উল্লেখযোগ্যভাবে দীর্ঘস্থায়ী হয়.

• মসৃণ প্রবাহঃ প্রক্রিয়াটি আরও ধারাবাহিক প্রবাহের হারের সুবিধা গ্রহণ করে, যা রাসায়নিক ডোজিং, ক্রোম্যাটোগ্রাফি, বা সঠিক ভলিউম্যাট্রিক নিয়ন্ত্রণের প্রয়োজন এমন কোনও প্রক্রিয়া যেমন অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ।

• কম শব্দ এবং কম্পনঃ সিস্টেমটি আরও শান্তভাবে কাজ করে এবং উল্লেখযোগ্যভাবে কম কম্পন করে, একটি নিরাপদ এবং আরও আরামদায়ক কাজের পরিবেশে অবদান রাখে।

• উন্নত পাম্প দক্ষতাঃ পাম্পটি আরও স্থিতিশীল প্রতি-চাপের বিরুদ্ধে কাজ করে, যা পাম্পের ড্রাইভ ট্রেনের শক্তি খরচ এবং যান্ত্রিক চাপ হ্রাস করতে পারে।

• যন্ত্রপাতিগুলির উন্নত নির্ভুলতাঃ প্রবাহ মিটার এবং চাপ সেন্সরগুলি আরও নির্ভরযোগ্য এবং নির্ভুল রিডিং সরবরাহ করে, যা আরও ভাল প্রক্রিয়া নিয়ন্ত্রণ এবং ডেটা অখণ্ডতার দিকে পরিচালিত করে।

একটি বাফার ট্যাংক নির্বাচন এবং আকার

সঠিক বাফার ট্যাংক নির্বাচন করা সর্বোত্তম পারফরম্যান্সের জন্য অত্যন্ত গুরুত্বপূর্ণ। মূল কারণগুলির মধ্যে রয়েছেঃ

• পাম্প ফ্লো রেট (জিপিএম / এলপিএম): উচ্চতর প্রবাহের হারের জন্য ইমপ্লাসগুলি কার্যকরভাবে মৃদু করার জন্য একটি বৃহত্তর ট্যাঙ্ক ক্ষমতা প্রয়োজন।

• পাম্পের গতি (RPM/SPM): প্রতি মিনিটে ধাক্কা দেওয়ার সংখ্যা প্রয়োজনীয় ডাম্পিং দক্ষতাকে প্রভাবিত করে।

• সিস্টেম অপারেটিং চাপঃ ট্যাংকটি সর্বোচ্চ সিস্টেম চাপের জন্য নামকরণ করা উচিত।

• গ্রহণযোগ্য অবশিষ্ট স্পন্দনঃ প্রবাহের মসৃণতার পছন্দসই স্তর চূড়ান্ত আকার নির্ধারণ করবে। সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে, বৃহত্তর ট্যাঙ্ক বা একাধিক ট্যাঙ্ক প্রয়োজন হতে পারে।

নির্মাতারা প্রায়শই এই পরামিতিগুলির উপর ভিত্তি করে সঠিক বাফার ট্যাঙ্ক ভলিউম নির্বাচন করতে সহায়তা করার জন্য সূত্র বা আকারের সফ্টওয়্যার সরবরাহ করে।

সিদ্ধান্ত

যদিও একটি ডায়াফ্রাগম পাম্প একটি বাফার ট্যাংক ছাড়া কাজ করতে পারে, এটি ছাড়া এটি পরিচালনা শক শোষক ছাড়া একটি গাড়ী ড্রাইভিং অনুরূপ।এবং নিয়ন্ত্রণ হুমকির সম্মুখীন হবেবাফার ট্যাঙ্ক একটি সহজ, ব্যয়বহুল বিনিয়োগ যা মূল সরঞ্জামগুলি রক্ষা করে, প্রক্রিয়া স্থিতিশীলতা নিশ্চিত করে এবং রক্ষণাবেক্ষণের সময় হ্রাস করে বহুগুণে নিজেকে পরিশোধ করে।এটি একটি স্বতন্ত্রভাবে pulsed পাম্প একটি মসৃণ মধ্যে রূপান্তরিত, নির্ভরযোগ্য, এবং দক্ষ তরল হ্যান্ডলিং সমাধান, সত্যিই diaphragm পাম্প সিস্টেম এর unsung নায়ক হিসাবে তার খেতাব অর্জন।
